在鋰離子電池正極材料領域，三元前驅體（NCM/NCA）的制備是決定電池能量密度、循環壽命和安全性的核心環節。作為前驅體合成的核心設備，三元前驅體反應釜通過共沉淀反應實現金屬離子的精準配位與晶體生長控制，其反應原理涉及化學配位、結晶動力學與工藝參數的協同優化。


　　一、共沉淀反應的化學本質：絡合-解離-沉淀的三階段控制

　　共沉淀反應的核心是通過絡合劑（如氨水）與沉淀劑的協同作用，實現鎳、鈷、錳離子的可控沉淀。反應過程分為三個階段：

　　1.絡合配位階段

　　金屬鹽溶液（如硫酸鎳、硫酸鈷、硫酸錳）中的Ni²?、Co²?、Mn²?與氨分子形成可溶性絡合物，反應式為：M²?+nNH 3→[M(NH3) n]²?

　　該階段通過絡合作用抑制金屬離子直接沉淀，確保三種離子在溶液中均勻分布。

　　2.解離-沉淀階段

　　當溶液pH值升高（通?？刂圃?0-12），OH?與絡合物競爭配位，置換出氨分子并生成氫氧化物沉淀：[M(NH 3) n]²?+2OH −→M(OH)2+nNH3

　　此階段通過控制pH值和氨濃度，調節金屬離子的解離速率，避免局部過飽和導致的顆粒團聚。

　　3.晶體生長階段

　　沉淀顆粒在攪拌作用下發生碰撞、團聚，通過溶解-重結晶機制形成類球形二次顆粒。反應釜的攪拌強度、溫度梯度及固含量直接影響晶體生長速率和最終形貌。

　　二、工藝參數的協同控制：溫度、pH與攪拌的“黃金三角”

　　共沉淀反應的產物性能（如粒徑分布、振實密度、比表面積）高度依賴工藝參數的精準控制：

　　1.溫度控制

　　反應溫度通常維持在50-90℃，通過夾套或盤管循環水/蒸汽實現。溫度升高可加速反應動力學，但過高會導致顆粒粗化；溫度波動需控制在±1℃以內，以避免晶體缺陷。

　　2.pH值調控

　　pH值是決定沉淀速率和晶體形貌的關鍵參數。通過在線pH電極實時監測，結合PID算法自動調節堿液進料量，確保pH值穩定在目標范圍。不同NCM配比（如811、622）需匹配特定pH值，以優化金屬離子解離平衡。

　　3.攪拌優化

　　采用雙層推進式攪拌槳，上層渦輪槳提供強剪切力促進混合，下層螺帶槳實現軸向循環防止沉淀堆積。攪拌速度需根據反應階段動態調整：初期高速攪拌（200-300rpm）確保均勻混合，后期低速攪拌（50-100rpm）利于晶體生長。

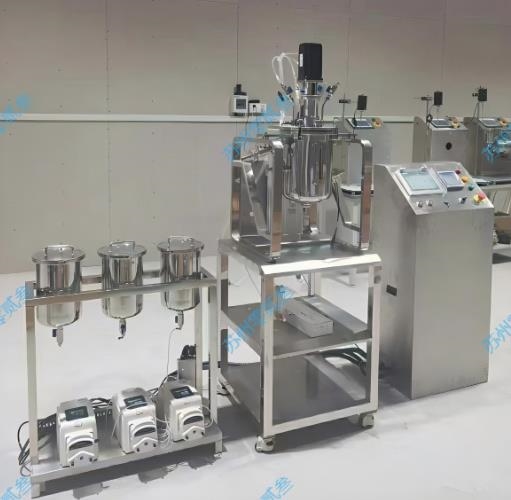

　　三、三元前驅體反應釜設計的核心邏輯：從分子級控制到規?；a

　　為滿足共沉淀反應的嚴苛要求，反應釜設計需兼顧化學穩定性、傳質效率與工藝可控性：

　　1.材質選擇

　　與物料接觸部分采用316L不銹鋼或鈦材，表面拋光至Ra≤0.8μm，防止金屬離子污染和沉淀物掛壁。

　　2.密封與防腐蝕

　　采用衛生級機械密封，配合氮氣保護系統，避免氨氣泄漏和氧氣氧化。夾套設計需考慮耐壓性（通常≤0.6MPa），以適應高溫蒸汽加熱需求。

　　3.自動化控制

　　集成PLC/DCS系統，實時監測溫度、pH、液位、流量等參數，并通過計量泵、電磁流量計實現金屬鹽溶液、堿液和絡合劑的精準配比（誤差≤±1%）。部分設備配備陳化階段控制，通過低速攪拌優化粒徑分布。

　　結語：共沉淀反應釜——高性能電池材料的“分子工廠”

　　三元前驅體反應釜的共沉淀反應原理，本質是通過化學配位與結晶動力學的精準調控，實現金屬離子的均勻沉淀和晶體形貌的可控生長。從實驗室規模到萬噸級生產線，設備的設計迭代始終圍繞“提高批次一致性、降低雜質含量、優化粒徑分布”三大目標展開。隨著鋰離子電池向高鎳化、單晶化方向發展，共沉淀反應釜的工藝控制精度和自動化水平將持續升級，為下一代高性能電池材料提供關鍵技術支撐。
